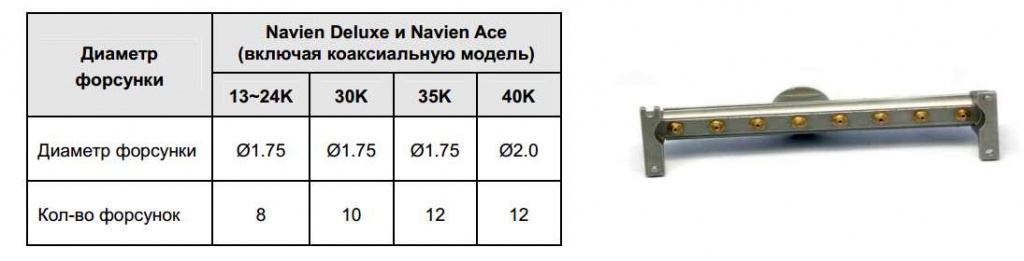

Коллектор с форсунками для Navien

Для перевода котла на сжиженный газ (изначально с завода котёл идёт с коллектором и форсунками для сгорания природного газа) – необходимо заменить форсунки и отрегулировать давление в газовой магистрали.

Обслуживание коллектора и форсунок крайне просто – нужно осмотреть их визуально и удалить грязь и отложения. Однако, для проведения обслуживания коллектора, его необходимо снять.

Для того, чтобы заменить коллектор, нужно:

1. Отсоединяем коллектор от трансформатора розжига.
2. Отсоединяем провод датчика пламени от соответствующего электрода.
3. Отсоединяем провод заземления.
4. Снимаем газопровод (для этого необходимо удалить 4 винта).
5. Удаляем крепёжные винты на передней крышке (11 штук) и винты на камере сгорания (верхняя часть, 2 штуки).

6. Снимаем датчик по перегреву и его кронштейн, убираем в сторону крышку камеры сгорания.

7. Отсоединяем коллектор с форсунками для Навьен (открутить 2 крепёжных винта).

8. Удаляем старый коллектор с форсунками для Navien и на его место устанавливаем новый.
9. Заменяем коллектор исключительно согласно модели котла.
10. После замены коллектора рекомендуем отрегулировать газовый клапан.
11. Сборку производим в обратном порядке.
Коллектор Навьен крайне редко требует замены – главным образом, при переходе на другой вид топлива.
